操作面板說明：

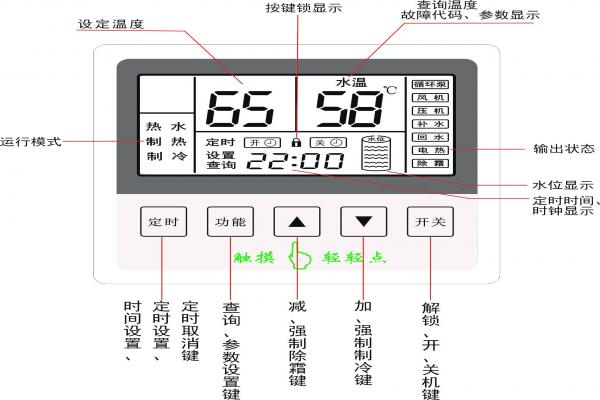

1，控制面板圖：
![[s]1.jpg](/d/file/news/knowledge/smallb2f4ce6e8910a5301c38f4427ac60fd5.jpg)
2，操作：
操作面板上電，蜂鳴器長鳴一聲，顯示器顯示，背光微亮，此時觸摸按鍵被鎖
定，觸摸任何按鍵均無效。
2．1按鍵解鎖：
用手指觸摸“開關”鍵且超過約3秒鐘，當聽到“嘟”聲后移開手指，此時背光高亮，按鍵被解鎖,沒有鎖鍵符號(當約60秒鐘無按鍵操作，按鍵會自動被鎖定,顯示鎖鍵符號)。
2．2開/關機：
用手指觸摸“開關”鍵，如果面板在開機狀態則會關機，如果面板在關機狀態則會開機。
2．3水箱溫度設定：
用手指觸摸“▲”鍵，”設溫”符號開始閃爍并顯示水箱設定溫度，再用手指觸摸“▲”鍵，則水箱設定溫度增加。用手指觸摸“▼”鍵，”設溫”符號開始閃爍,并顯示水箱設定溫度，再用手指觸摸“▼”鍵，則水箱設定溫度減小。水箱溫度設置范圍： 9—L4。
2．4定時時間設置：
用手指觸摸“定時”鍵,進入定時設置方式.。
首先調整的是首先段定時的定時開機“時”，再用手指觸摸“定時”鍵，則調整首先段定時的定時開機“分”，再用手指觸摸“定時”鍵，則調整首先段定時的定時關機“時”，再用手指觸摸“定時”鍵，則調整首先段定時的定時關機“分”，再用手指觸摸“定時”鍵，則進入到第二段定時。 第
二段定時設置同上，直到所有定時時間設置完后退出設置方式。
當所有定時時間設置完后退出設置方式后，顯示定時開關機圖標。
2．4．1定時的取消：
用手指觸摸“定時”鍵且超過約3秒鐘，當聽到“嘟”聲后移開手指，則會取消定時。
2．5時鐘設置：
用手指觸摸“定時”鍵且超過約3秒鐘，當聽到“嘟”聲后不移開手指繼續觸摸
“定時”鍵且超過約8秒鐘，當再次聽到“嘟”聲后移開手指，進入時鐘設置方式。
首先調整的是時鐘的“時”，再用手指觸摸“定時”鍵，則調整時鐘的“分”，再用手指觸
摸“定時”鍵，則設置完成并退出設置方式。
注:只有在沒有設置定時的情況下才能設置時鐘。
2．6強制化霜：
當系統開機且壓機啟動后，用手指觸摸“▼”鍵且超過約8秒鐘，當聽到“嘟”聲后移開手指，則系統進入化霜，當盤管溫度到或化霜時間到退出化霜。
2．7模式轉換：
當系統開機后，在制熱水模式下，用手指觸摸“▲”鍵且超過約8秒鐘，當聽到“嘟”聲后移開手指，則進入制冷模式，水溫調節范圍：5℃-35℃，在制冷模式下用手指觸摸“▲”鍵且超過約8秒鐘，則進入制熱模式。
參數設定及查詢（副表一）
A:參數查詢：
在開機的狀態下,用手指觸摸“功能”鍵，查詢代碼可由A1增加到Er，如果是單系統機型,
再用手指觸摸“功能”鍵則退出查詢方式，如果是雙系統機型, 再用手指觸摸“功能”鍵，查
詢代碼可由b1增加到bc，再用手指觸摸“功能”鍵則退出查詢方式。相應表示如下：
|
查詢代碼 |
查詢內容 |
查詢代碼 |
查詢內容 |
|
A1 |
盤管1溫度 |
B1 |
盤管2溫度 |
|
A2 |
回氣1溫度 |
B2 |
回氣2溫度 |
|
A3 |
排氣1溫度 |
B3 |
排氣2溫度 |
|
A4 |
環境溫度 |
B4 |
環境溫度 |
|
A5 |
出水溫度 |
B5 |
出水溫度 |
|
A6 |
回水溫度 |
B6 |
回水溫度 |
|
A7 |
00 |
B7 |
00 |
|
A8 |
壓機1電流 |
B8 |
壓機2電流 |
|
A9 |
壓機1膨脹閥開度 |
B9 |
壓機2膨脹閥開度 |
|
AA |
中冷器1進溫度 |
BA |
中冷器2進溫度 |
|
AB |
中冷器1出溫度 |
BB |
中冷器2出溫度 |
|
AC |
壓機1增焓膨脹閥開度 |
BC |
壓機2增焓膨脹閥 |
|
Er |
故障代碼 |
|
|
B:參數設置：
在開機狀態下, 用手指觸摸“功能”鍵且超過約3秒鐘，當聽到“嘟”聲后移開手指,進
入?yún)?shù)設置方式, 參數設置好后，用手指觸摸“功能”鍵，則進入到下一個參數的設置，直到
所有參數設置完后退出設置方式。相應表示如下：
|
設置代碼 |
參數名稱 |
調整范圍 |
初始值 |
|
/ / / |
水箱溫度設置 |
9--L4 |
50 |
|
L1 |
水箱溫度與顯示溫度偏差設置 |
0—15 |
0 |
|
L2 |
壓機啟動與設定溫度偏差設置 |
1—15 |
5 |
|
L3 |
設定出水溫度 |
9—99 |
50 |
|
L4 |
水箱溫度上限 |
20—65 |
60 |
|
L5 |
電熱開啟的環境溫度 |
-26—45 |
-20 |
|
L6 |
回水溫度 |
9—65 |
15 |
|
L7 |
補水溫度 |
9—65 |
9 |
|
L8 |
壓機電流 |
0--60A |
0（0為不檢測） |
|
L9 |
風機控制參數 |
9—135 |
83 |
|
h1 |
化霜周期 |
9—180 |
45 |
|
h2 |
化霜進入溫度 |
-15—0 |
-2 |
|
h3 |
化霜時間 |
5—20 |
8 |
|
h4 |
化霜退出溫度 |
1—40 |
13 |
|
h5 |
化霜進入溫差1 |
0--60 |
5（環溫>=-6） |
|
h6 |
化霜進入環溫 |
0—60 |
13 |
|
h7 |
化霜進入溫差2 |
0—60 |
8（環溫<=-7） |
|
P1 |
膨脹閥調節周期 |
9—180 |
60 |
|
P2 |
過熱度 |
-8—35 |
2 |
|
P3 |
膨脹閥開大的排氣溫度 |
60--135 |
100(制熱)，60(制冷) |
|
P4 |
化霜時膨脹閥的開度 |
6—60 |
50 |
|
P5 |
膨脹閥較小開度 |
3—40 |
10 |
|
P6 |
膨脹閥控制排氣溫與水溫差值 |
0—75 |
30 |
|
P7 |
增焓膨脹閥調節周期 |
5—180 |
20 |
|
P8 |
增焓膨脹閥過熱度 |
-8—35 |
4 |
|
P9 |
增焓電磁閥開啟的環境溫度 |
-8—35 |
7 |
|
PA |
增焓膨脹閥較小開度 |
1—40 |
12 |
|
PB |
增焓膨脹閥初始開度 |
1—60 |
15 |
|
PC |
增焓膨脹閥控制排氣溫與水溫差值 |
0—75 |
35 |
|
Pd |
增焓膨脹閥強制開的排氣溫度 |
60—135 |
95(制熱)，80(制冷) |
|
n1 |
背光控制
|
(0~2 2) |
0=未按鍵1分鐘后，背光不亮且故障時蜂鳴器不響 1=未按鍵1分鐘后，背光不亮故障時蜂鳴器響 2=未按鍵1分鐘后，背光低亮故障時蜂鳴器響 |
C：故障代碼顯示：
故障代碼表
|
故障代碼 |
單系統故障描述 |
故障代碼 |
雙系統故障描述 |
|
01E |
錯相 |
01E |
錯相 |
|
02E |
缺相 |
02E |
缺相 |
|
03E |
水流開關 |
03E |
水流開關 |
|
05E |
高壓 |
05E |
高壓1 |
|
06E |
低壓 |
06E |
低壓1 |
|
07E |
|
07E |
高壓2 |
|
08E |
|
08E |
低壓2 |
|
09E |
主板通訊 |
09E |
主板通訊 |
|
10E |
|
10E |
|
|
11E |
限時 |
11E |
限時 |
|
12E |
排氣溫度高 |
12E |
排氣1溫度高 |
|
13E |
|
13E |
排氣2溫度高 |
|
15E |
水箱傳感器壞 |
15E |
水箱傳感器壞 |
|
16E |
盤管傳感器壞 |
16E |
盤管1傳感器壞 |
|
17E |
|
17E |
盤管2傳感器壞 |
|
18E |
排氣傳感器壞 |
18E |
排氣1傳感器壞 |
|
19E |
|
19E |
排氣2傳感器壞 |
|
21E |
環境傳感器壞 |
21E |
環境傳感器壞 |
|
22E |
回水傳感器壞 |
22E |
回水傳感器壞 |
|
23E |
|
23E |
|
|
25E |
水位開關壞 |
25E |
水位開關壞 |
|
26E |
|
26E |
|
|
27E |
出水傳感器壞 |
27E |
出水傳感器壞 |
|
28E |
|
28E |
|
|
29E |
回氣傳感器壞 |
29E |
回氣1傳感器壞 |
|
30E |
|
30E |
回氣2傳感器壞 |
|
31E |
水壓開關壞 |
31E |
水壓開關壞 |
|
32E |
出水溫度低 |
32E |
出水溫度低 |
|
35E |
壓縮機過流 |
35E |
壓縮機1過流 |
|
36E |
|
36E |
壓縮機2過流 |
|
81E |
中冷器進溫度壞 |
81E |
中冷器1進溫度壞 |
|
82E |
中冷器出溫度壞 |
82E |
中冷器1出溫度壞 |
|
83E |
|
83E |
中冷器2進溫度壞 |
|
84E |
|
84E |
中冷器2出溫度壞 |
